iKeyboard 8X - Icon Pro Audio
다운로드 받기
iMap 먼저 설치
- iKeyboard_X_iMap_Win_Setup_V1.12.zip
이걸 설치해야 뭐든할 수 있음
펌웨어 업그레이드 방법
- 우측 위에 먼저 건반의 모델을 셀렉트 하기
- 기억은 안나지만... 콘텍트를 클릭하여 건반이 usb 연결이 잘 되어 있으면, 무언가 확인이 된다거나
(아니라면) 펌웨어 업그레이드 버튼을 클릭하여, 안내문이 나오고 OK를 선택하여, 다운로드 받은 아래
bin 파일을 선택하여 업데이트 하면 된다..
- 물론 펌웨어 업데이트 중일 때는 손대거나 조작하거나 중지시키거나 전원이 꺼지거나 하여튼 방해 하면 기계 버리는 거다.
- 완료 되었다고 안내되면, 이후에 건반을 끄고, usb 를 뺏다 다시 꼽는다.
- 그후에, 다시 iMap 을 다시 띄워서, 건반 8X 로 셀렉트하면 됨.
건반 버튼에 신호 심기
1. iMap 에 미리 저장되어 있는 기본 신호를 >> 실제 콘트롤버튼 하드웨어에 심어 줘야 한다.
건반은 디바이스를 2개 가지고 있다. (내생각에)
- 건반 88개의 기본 신호 모음을 가진 디바이스 1개
- 건반 왼측면에 있는 밴딩이나 볼륨등의 콘트롤 디바이스 모음 1개
이렇게 2개의 모음 디바이스를 가진것 같다.
콘텍트 버튼을 클릭하면, 아래와 같이 셀렉트 디바이스 하라고 나오고 디바이스가 2개 표시된다.
첫번째 것을 클릭하고, 콘넥트 버튼을 클릭한다.
이번엔 아래처럼 좌측의 버튼 아무거나 선택한다. 콘트롤이 모여 있는 곳 중 아무버튼
그러면, 비어 있던 아래 검회색 칸들에 입력된 글자나 숫자가 표시된다.
즉, 이미 공장 셋팅으로 좌측 버튼들 누를시 그에 맞는 메세지나 채널 등 신호가 미리 할당되어 있는 것이다.
여튼 그렇게 아무버튼이나 누른후에, Send Data 버튼을 클릭하기 전에~~!
큐베이스에 사용할 건반이니까 큐베이스로 선택하자. (원래 디폴트가 큐베이스로 되어 있었다)
다른 DAW 를 사용한다면 그에 맞게 한다.
그리고 나서, Send Data 버튼을 클릭하면, iMap 에 정해진 각 콘트롤 버튼에 할당된 값이 건반에 심어 지는 것 같다!!
여기까지가, 88개의 건반을 제외한 좌측컨트롤 버튼들을 눌렀을때 신호를 실제 기계인 건반에 심어주는 짓을 한것이다.
한마디로 콘트롤 버튼들을 눌렀을때 작동하는 신호값을 실제 건반에 심어줬다.
머,, 꼭 공장셋팅이 아니더라도 iMap 에서 검회색 버튼을 선택하여 다른 동작을 하게끔 버튼들의 기능을 바꿔줘도 되지만
우선 iMap 에 기본셋팅되어 있는 버튼 동작들로 하는게 신상에 좋을것이다.
Send Data 는 건반에 동작을 심는 과정이고.
그럼, 이제 88개 건반의 음에 해당하는 신호를 심을 차례이다.
2. 건반88개 음을 심기 (콘트롤 버튼에 심는 방법과 같다.)

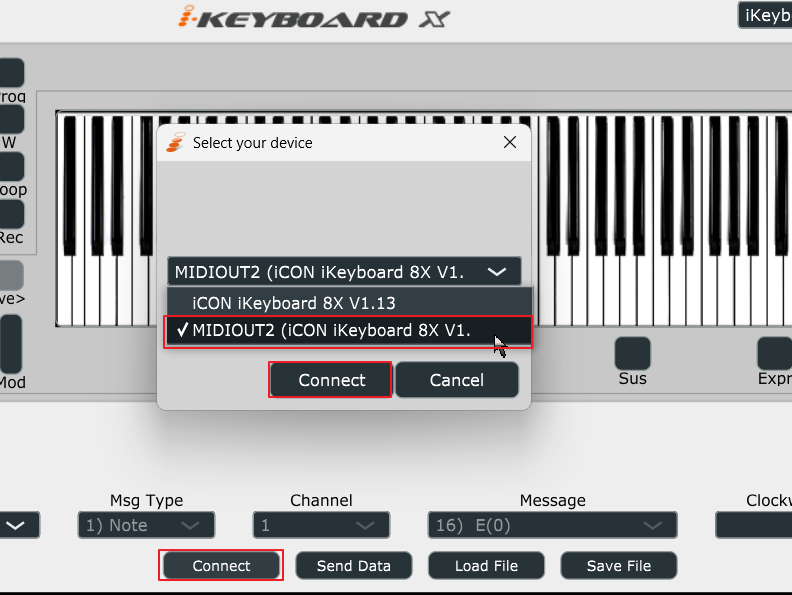

이번에는 콘텍트 버튼을 클릭하여, 셀렉트 디바이스 모달폼이 뜨면, 두번째의 것을 선택하고 콘넥트를 누른다.
그리고, 건반쪽을 마우스로 좌클릭해서 선택한다. 선택되었다고 색이 알려준다
그리고 센드 데이터 버튼을 클릭하면, 실제 하드웨어 건반에 88개의 셋팅된 음이 보내어 진다.
이후에 건반을 끄고, usb 를 뺏다 다시 꼽는다.
이렇게 셋팅이 끝났다.
자! 정리하면,
이 건반은 2개의 디바이스를 가지고 있다. (콘넥트 버튼을 클릭하여 나오는 셀렉트 디바이스 부분)
1 - iCON iKeyboard 8X V1.13
2 - MIDIOUT2 (iCON iKeyboard8X V1.)
1번 디바이스에는 왼쪽의 콘트롤 버튼의 기능신호를 Send Data 했고,
2번 디바이스에는 88개의 건반음의 신호를 Send Data 했다.
여기 까지가 완료~
그런데, 이후에 큐베이스에서 건반을 실제 작동해 보고서, 콘트롤 버튼을 클릭 햇을때
기능이 되지 않고 건반음의 소리가 날수도 있다.
반대로 건반의 높은쪽 어느 계이름을 클릭하면 왼쪽 컨트롤의 작동을 한다 ㅎㅎ.
이럴때는!!! 2개의 디바이스에 반대로, 신호를 넣어줘야 한다. (실제 해보니까 그랫음. 어느게 적확한지 기억 못함)
(서로 디바이스에 반대로 신호를 심어서 그렇다. 문제될건 없다. 다시 Send Data 해주면 되니까.)
일단 이런것을 기억하고 큐베이스를 작동시킨다.
큐베이스13 에서 확인하기

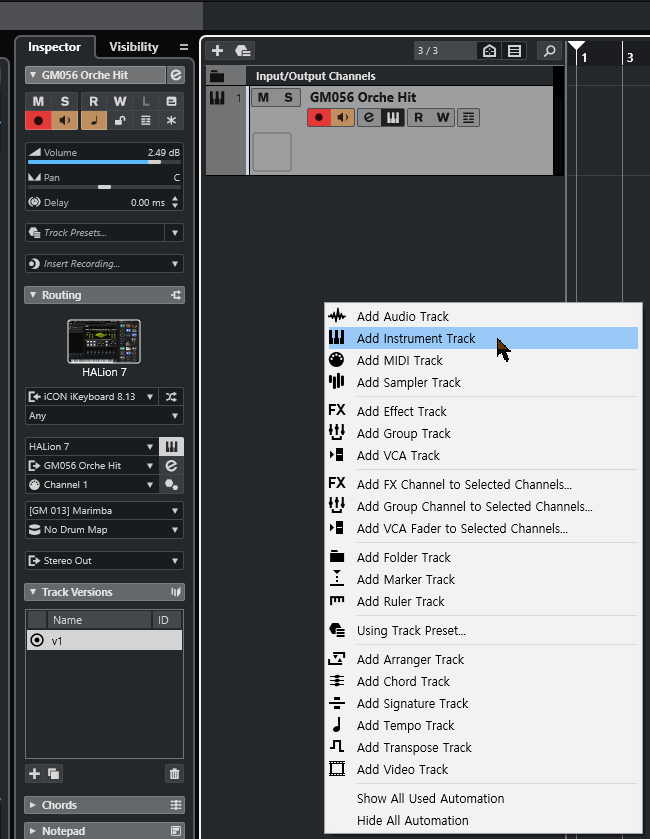

악기 트랙을 하나 추가한다. (테스트 해보기)
이게 건반을 눌러서 소리는 내보는 것을 먼저 하는 것보다.
좌측의 콘트롤 버튼들을 먼저 눌러보자.
눌렀는데, 건반소리가 나고 작동을 안하면,
iMap 에서 디바이스 2개에 다가 Send Data 하던것을 반대 서로 바꿔줘야 한다.
(원래 안바꾸고 MIDI Inputs 를 적절 선택하면 될것 같은데 그러지 말고, 그냥 바꿔)
